微波特性测量实验仪

厂家：上海复旦天欣科教仪器有限公司

品牌：复旦天欣

型号：复旦天欣FD-MWC-A

主要参数：

1、微波信号源

频率范围：     8-12GHz；

频率精度：     ±1.5%；

输出功率：     ≥5mW。

2、数显微波小功率计

频率范围：     8.2-12.4GHz；

测量范围：     0.1-100mW；

探头形式：     BJ100。

3、选频放大器

工作频率：     1000±10Hz；

可调范围：     不小于40Hz；

通频带：     分16Hz、24Hz、32Hz、40Hz四挡；

灵敏度：     0.5μV（输入阻抗为200Ω时）。

4、微波测量线

频率范围：     8.2-12.4GHz；

平稳度：     ≤±2.5%；

有效行程：     不小于90mm（检波座滑动范围）；

剩余电压驻波系数：   ≤1.03。

5、直读式微波频率计

频率测量范围：    8.2-12.4GHz；

定标误差：     ≤±0.3%。

6、定向耦合器

中心频率耦合度：   22±2dB；

方向性：     ≥15dB；

电压驻波系数：    主线＜1.25，副线＜1.25；

7、可变衰减器

最大衰减：     大于等于15dB；

起始衰减：     ＜0.5dB；

电压驻波系数：    ＜1.2。

8、阻抗调配器

可调驻波比：    1.05:20。

9、晶体检波器

工作频率范围：    8.2-12.4GHz；

驻波比调节范围：   20:1.05。

10、匹配负载

驻波比：     ＜1.05。

功能介绍：

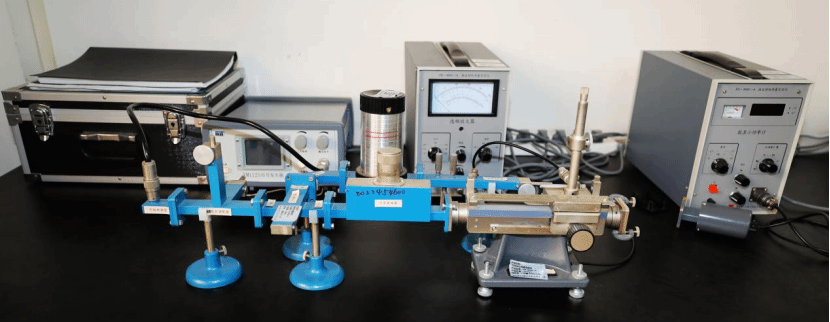

FD-MWC-A型微波特性测量实验仪是专门测量微波特性的教学成套设备，该仪器主要包含微波信号发生器、微波功率计、选频放大器，配有波导频率计、微波测量线、晶体检波器等9种波导元件，可完成微波频率测量、功率测量、驻波测量等一系列的微波特性测量实验。

检测示例：

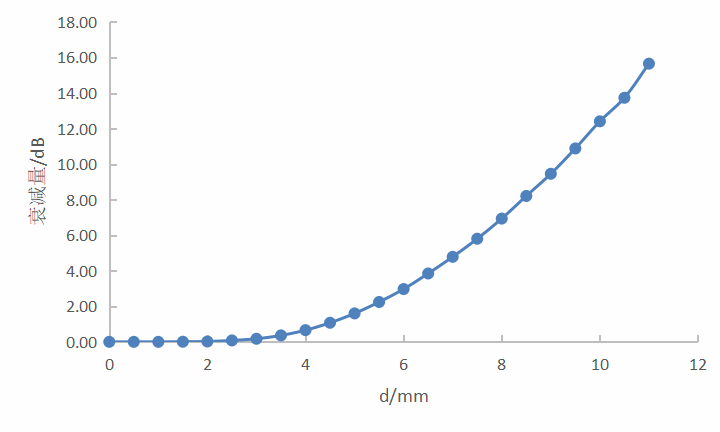

可变衰减器衰减曲线（调节记录数据后作图）
